當前位置：首頁 > 產品展示 > 板框壓力式濾油機 > YBLQ300B板框?yàn)V油（濾漆）機

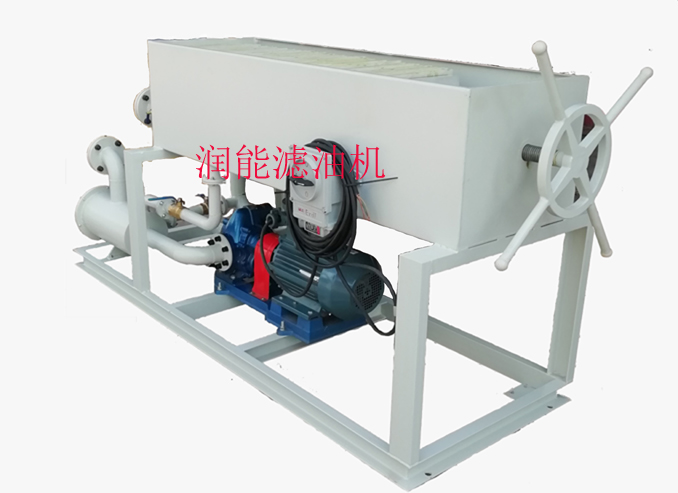

板框?yàn)V油（濾漆）機
YBLQ300B板框式加壓濾漆機主要用于絕緣材料廠、電磁閥廠，油漆制造廠以及生產類似漆液的化工產品生產廠生產流程中，亦可用于潤滑油、變壓器油、電容器油等油類的精細過濾，去除雜質及水份和污物，提高油漆的耐壓強度，保證漆膜清潔光亮。我廠是國內板框式加壓濾漆機產品的主要生產單位之一，積累近三十年的制造經驗，產品質量?jī)?yōu)良，銷售多個國家及地區，板框壓力式濾漆機具有設計合理，結構緊湊，操作方便、體積小，重量輕，性能可靠、過濾效率高等特點。
經構及工作原理
濾漆機是由底盤、齒輪泵、安全閥、隔爆式三相異步電機、濾床（包括壓力表、濾板、濾框、濾紙、油盤）及各種液壓管路等部件組成，電動機驅動齒輪泵運轉，將漆罐中漆液吸入濾清器，進入齒輪泵，在齒輪泵的壓力下，將漆液壓入濾床過濾，通過濾紙將油中雜質濾凈。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全，作用是控制管道系統的壓力，當壓力超過規定值時，安全閥就立即啟動，使油漆在泵中進行循環，壓力不再上升，以確保設備安全運轉。回油閥借助齒輪泵進口的真空作用，將油盤內的余漆吸入濾清器。最后匯集到出漆口輸出。
沖孔器系濾漆機配套產品，用于濾紙進、出漆孔的沖制。
板框?yàn)V油（濾漆）機
|
名 稱 |
單位 |
型號 |
|||
|
額定流量（QG） |
L/min |
YBLQ250B |
YBLQ300B |
||
|
濾油 |
400 |
濾油 |
500 |
||
|
濾漆 |
180-250 |
濾漆 |
25-300 |
||
|
過濾壓力（PG） |
mpa |
0.3 |
|||
|
額定轉速 |
R/min |
960--1400 |
|||
|
最大過濾壓力（P） |
Mpa |
0.6 |
|||
|
過濾面積 |
㎡ |
4 |
6 |
||
|
過濾介質 |
|
濾紙 加夾濾布 |
|||
|
漆液粘度 |
Cst |
30-200（4號粘度計30±1℃） |
|||
|
漆液溫度 |
℃ |
≤130 |
|||
|
電動機 |
型號 |
YB132S-6 |
YB132M2-6 |
||
|
功率 |
5.5KW |
7.5KW |
|||
|
進口管徑 |
mm |
50 |
65 |
||
|
出口管徑 |
mm |
50 |
65 |
||
|
濾紙規格 |
㎜ |
300*300 340*340 |
|||
|
板框規格 |
㎜ |
280*280 320*320 |
|||
|
濾框數量 |
塊 |
29 |
29 |
||
|
濾板數量 |
塊 |
30 |
30 |
||
|
排風口截面尺寸 |
㎜*㎜ |
200*70 |
300*100 |
||
|
外形尺寸 |
㎜*㎜*㎜ |
720*1712*1160 |
800*2200*1160 |
||
